Was ist eine mechanische Kupplung für HDPE-Rohre? Typen, Auswahl und Installation

Was ist eine mechanische Kupplung für HDPE-Rohre?

Ein Wartungsteam erreicht eine vergrabene HDPE-Wasserleitung, die in einem nassen Graben undicht ist. Es gibt keine Elektroschweißmaschine, keinen Generator und nicht genügend Platz, um eine schwere Stumpfschweißanlage zu bewegen. Innerhalb einer Stunde schneidet das Team den beschädigten Abschnitt heraus, schiebt eine mechanische Kupplung auf, zieht die Schrauben fest und prüft die Verbindung unter Druck. Das ist die Hauptaufgabe einer mechanischen Kupplung für HDPE-Rohre.

Die kurze Antwort lautet: Eine mechanische Kupplung für HDPE-Rohre ist eine nicht schmelzende Verbindungsvorrichtung, die zwei Rohrenden durch Klemmen um die Außenseite des Rohrs verbindet. Es verwendet eine Elastomerdichtung, ein starres Gehäuse und ein mechanisches Spannelement wie einen Schraubring, eine Gewindemutter oder ein Kompressionssegment. Die HDPE-Rohroberfläche schmilzt nicht und zum Schweißen wird kein Strom benötigt.

Durch eine mechanische Kopplung entsteht keine monolithische Rohrwand. Stattdessen entsteht eine abgedichtete mechanische Verbindung, die den Druck durch die Dichtung und die Axialkraft durch Reibung, Gewinde oder ein formschlüssiges Verriegelungsprofil überträgt. Diese Unterscheidung ist wichtig für Druckstufen, Erdinstallation und langfristige Wartung.

Dies macht mechanische Kupplungen wertvoll für Reparaturarbeiten, temporäre Bypässe, Übergangsverbindungen und Situationen, in denen Schmelzschweißen nicht praktikabel ist. Sie sind nicht immer die günstigste Lösung für eine lange neue Pipeline, lösen aber eine Reihe anderer Probleme.

In den folgenden Abschnitten werden die wichtigsten Kupplungstypen, Druckaspekte, Installationsverfahren, häufige Fehler und praktische Auswahlkriterien behandelt, basierend auf dem, was wir in unserer eigenen Fabrik für HDPE-Rohre und -Fittings sehen.

Wie eine mechanische Kupplung an HDPE-Rohren funktioniert

Jede mechanische Kupplung funktioniert nach dem gleichen Grundprinzip: Durch radiale Kompression entsteht eine Abdichtung, und der Kupplungskörper hält die beiden Rohrenden in einer Linie. Wenn der Installateur eine Mutter oder einen Schraubensatz festzieht, drückt die Kupplung eine oder mehrere Elastomerdichtungen gegen die Außenwand des HDPE-Rohrs. Da HDPE ein Thermoplast ist, verformt sich die Rohroberfläche unter Druck leicht, wodurch die Dichtung eventuelle Oberflächenunregelmäßigkeiten ausfüllen kann.

Die Festigkeit der Verbindung hängt von drei Faktoren ab: dem Ausmaß der radialen Kompression auf die Dichtung, der Fähigkeit des Gehäuses, einer Ausdehnung unter Druck zu widerstehen, und dem Ausmaß der axialen Spannung zwischen den beiden Rohrenden.

Eine entscheidende Unterscheidung ist die zwischen eingeschränktem und nicht eingeschränktem Verhalten. Eine kraftschlüssige mechanische Kupplung ist so konzipiert, dass sie Auszugskräften standhält, die durch Innendruck, thermische Kontraktion oder Bodenbewegungen verursacht werden. Eine nicht kraftschlüssige Kupplung kann bei einem kurzen Test den Druck halten, bei hohen Axialkräften kann sie jedoch abrutschen. Überprüfen Sie bei erdverlegten Rohren immer, ob die Kupplung über einen formschlüssigen Klemmmechanismus verfügt oder ob Druckblöcke erforderlich sind.

Da sich HDPE-Rohre bei Temperaturänderungen ausdehnen und zusammenziehen, muss die Konstruktion der mechanischen Kupplung eine geringe axiale Bewegung zulassen oder die umgebende Installation muss eingeschränkt werden. Dies ist besonders wichtig bei oberirdischen Rohren, die direkter Sonneneinstrahlung ausgesetzt sind.

Haupttypen mechanischer Kupplungen für HDPE-Rohre

Mechanische Kupplungen sind keine einzelne Produktfamilie. Bei HDPE-Rohren kommen mindestens vier gängige Bauformen zum Einsatz: Druckhülsenkupplungen, Flanschverbindungen, Gewindeübergangsstücke und verschraubte Spalthülsenkupplungen. Jeder hat eine andere Installationslogik, Druckkapazität und ein anderes Wartungsverhalten.

Beginnen Sie bei der Auswahl eines Typs mit der Verbindung, die Sie tatsächlich benötigen. Wenn Sie zwei glatte HDPE-Rohrenden verbinden, ist eine Druckhülsenkupplung die direkteste Lösung. Wenn Sie einen Pumpenflansch anschließen, verwenden Sie einen Flanschadapter. Wenn Sie eine Verbindung zu einer Metallkomponente mit Gewinde herstellen, verwenden Sie ein Übergangsstück mit Gewinde.

Mechanische Kopplung vs. Schmelzschweißen: Hauptunterschiede

Durch das Schmelzschweißen entsteht eine dauerhafte, monolithische Verbindung, indem HDPE-Moleküle miteinander verschmolzen werden. Eine mechanische Kupplung erzeugt eine lösbare Verbindung, indem ein Elastomer gegen das Rohr gedrückt wird. Fusion ist im Allgemeinen die erste Wahl für neue erdverlegte Wasser- und Gasleitungen. Bei Reparaturen, Notarbeiten, Übergängen und Installationen, bei denen Fusionsausrüstung nicht an den Standort gebracht werden kann, ist eine mechanische Kopplung in der Regel die praktischere Wahl.

Für Rohrleitungen, bei denen eine Fusion möglich ist, bleibt dies die gebräuchlichste Verbindungsmethode, da sie nicht auf einem Elastomer beruht, das altern kann. Aber die Fusion hat echte Grenzen: Sie erfordert Strom, saubere oder trockene Oberflächen, geschultes Personal und genügend Platz um das Rohr herum. Mechanische Kupplungen sind bewusst für Situationen konzipiert, in denen diese Bedingungen nicht gegeben sind.

Es lohnt sich, die Schweißmethoden selbst zu vergleichen, bevor Sie sich für ein vollständiges Schweißprogramm entscheiden. Unser Vergleich zwischen Muffenschweißung und Stumpfschweißung erklärt, wo jeder Prozess in ein echtes Pipeline-Projekt passt.

Wo mechanische Kupplungen die bevorzugte Wahl sind

Mechanische Kupplungen sind kein Ersatz für alle Schmelzschweißverfahren. Sie sind eine bevorzugte Lösung unter bestimmten Bedingungen: Notfallreparatur, vorübergehender Bypass, Übergang zwischen gemischten Materialien, Installation auf engstem Raum und Anschluss an angeflanschte Geräte.

Mechanische Kupplungen sind in der kommunalen Wasserversorgung, in Bewässerungsnetzen, in Bergbauschlammleitungen, in industriellen Prozessrohren und in Schiffsanwendungen weit verbreitet. Die Gebäudetechnik nutzt auch mechanische Verbindungsarten für HDPE-Entwässerungs- und Siphonsysteme, insbesondere dort, wo der Zugang zum Schmelzschweißen begrenzt ist.

Druckwerte und technische Grenzen

Korrekt ausgewählte mechanische Kupplungen können die gleiche Nenndruckklasse bewältigen wie das HDPE-Rohr selbst. Die praktische Grenze liegt nicht nur in der Dichtung, sondern auch im Widerstand der Kupplung gegen axiales Herausziehen und temperaturbedingte Rohrbewegungen.

Der Rohr-SDR beeinflusst den Außendurchmesser für eine bestimmte Nenngröße, aber noch wichtiger ist, dass er die Wandsteifigkeit und die Menge an radialer Kompression beeinflusst, die das Rohr aufnehmen kann. Eine für SDR 11 ausgelegte Kupplung passt möglicherweise auch für SDR 17, da der Außendurchmesser gleich ist, der Dichtungskompressionsbereich und das Griffverhalten jedoch unterschiedlich sind. Überprüfen Sie immer den auf dem Kupplungsetikett angegebenen Wandstärkenbereich.

Der Druckwert allein sagt nichts darüber aus, ob die Kupplung kraftschlüssig ist. Eine nicht kraftschlüssige mechanische Verbindung kann in einem statischen Test den Druck halten, jedoch versagen, wenn sich das Rohr aufgrund von kaltem Wetter zusammenzieht oder wenn Bodenbewegungen die Verbindung auseinanderziehen. Verwenden Sie für erdverlegte Rohrleitungen eine kraftschlüssige Kupplung, ein externes Verankerungssystem oder einen Druckblock.

Auch die Temperatur verändert das Langzeitverhalten von HDPE. Bei höheren Betriebstemperaturen sinkt der zulässige Arbeitsdruck. Wenn das System bei Temperaturen über 20 °C betrieben wird, wählen Sie eine dickere Rohrwand und vergewissern Sie sich, dass das Dichtungsmaterial in der mechanischen Kupplung für die Flüssigkeitstemperatur ausgelegt ist. EPDM-Dichtungen sind für Wasser üblich, aber mit Kohlenwasserstoffen und einigen Chemikalien nicht kompatibel.

Gewinde- und Kompressionsprodukte für mechanische Verbindungen

Aus unserem eigenen Produktionsprogramm sind die beiden wichtigsten mechanischen Verbindungsfamilien HDPE-Gewindeverschraubungen und PE/PP-Klemmverschraubungen. Diese ergänzen sich: Gewindeanschlüsse werden verwendet, wenn der Verbindungspunkt ein BSP- oder NPT-Gewinde hat, während Klemmringverschraubungen verwendet werden, wenn die Verbindung eine einfache Muffenverbindung ohne Hitze benötigt.

Als Rohr- und Formstückhersteller bearbeiten oder formen wir die Gewinde direkt in den PE100-Körper. Dadurch wird vermieden, dass ein separater Metalleinsatz in den benetzten Abschnitt eingemischt wird, die Armatur bleibt leichter und der Installateur erhält eine saubere Gewindegeometrie zum Abdichten. Klemmverschraubungen im PE/PP-Bereich funktionieren nach einem ähnlichen mechanischen Prinzip: Der Einsatz wird in das Rohrende eingesetzt, eine Kappe wird festgezogen und ein O-Ring oder eine Dichtung wird an die Rohrwand gedrückt.

Beide Produktfamilien lösen echte Installationsprobleme. Ein Auftragnehmer, der eine Polyethylenleitung an eine Edelstahlpumpe anschließt, kann auf der HDPE-Seite einen Außengewindeadapter und auf der Geräteseite einen Standard-Gewindeflansch oder eine Verschraubung verwenden. Ein Wartungsteam, das eine Niederdruckwasserleitung ohne Schweißausrüstung repariert, kann eine PE/PP-Kompressionsmuffenverschraubung verwenden und die Arbeit in wenigen Minuten erledigen.

HDPE-Außengewindeadapter für korrosionsbeständige Rohrverbindungen Dieser Adapter verbindet HDPE-Rohre mit Metallgeräten mit Gewinde und bietet chemische Beständigkeit und auslaufsichere Abdichtung. Sein leichtes Design vereinfacht die Installation und macht es ideal für Systeme mit gemischten Materialien. Produkt anzeigen →

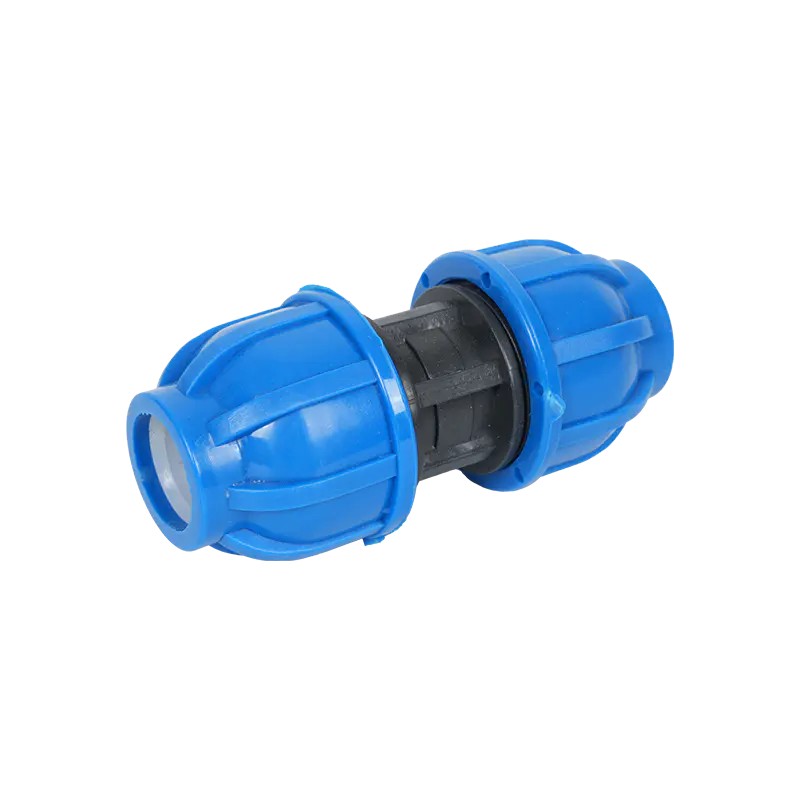

PE/PP-Kompressionsmuffe für die werkzeuglose Rohrverbindung Diese Muffe verbindet Rohre gleichen Durchmessers ohne Schweißen oder Heißschmelzen und sorgt mithilfe eines Kompressionsmechanismus für einen sicheren, auslaufsicheren Sitz. Geeignet für Wasser-, Gas- und Bewässerungsanwendungen, bei denen es auf schnelle Reparaturen ankommt. Produkt anzeigen →

Schrittweises Installationsverfahren für mechanische Kupplungen

Die schnellste mechanische Kupplungsinstallation scheitert immer noch, wenn die Rohrvorbereitung schlecht ist. Da eine Gleitringdichtung von der Kompression gegen die Außenfläche abhängt, muss das Rohrende sauber geschnitten, angefast, sauber und in der richtigen Tiefe eingeführt werden.

1. Bestätigen Sie den Rohraußendurchmesser, die Wandstärke und den SDR, bevor Sie die Kupplung auswählen. Gehen Sie nicht davon aus, dass die Nenngröße ausreichend ist.
2. Schneiden Sie das HDPE-Rohr mit einem Rohrschneider, einer Handsäge mit Gehrungslade oder einem Radschneider quadratisch zu. Vermeiden Sie einen groben Spiralschnitt, der die Dichtung beschädigen würde.
3. Fasen oder entgraten Sie die Außenkante des Rohrendes. Eine Fase von 15 bis 30 Grad hilft dem Rohr, in die Dichtung zu gleiten, ohne dass es aus der Position rollt.
4. Reinigen Sie die Außenfläche des Rohrs. Entfernen Sie Schlamm, Fett, lose PE-Späne und Oberflächenfeuchtigkeit aus dem Bereich, der mit der Dichtung in Kontakt kommt.
5. Überprüfen Sie die Einstecktiefenmarkierung am Kupplungskörper. Wenn keine Markierung vorhanden ist, legen Sie die beiden Rohrenden nebeneinander und messen Sie die Tiefe vor dem Zusammenbau.
6. Zerlegen Sie die Kupplung so weit, dass Gehäuse, Kompressionsringe und Dichtungen in der richtigen Reihenfolge auf das Rohr geschoben werden können.
7. Führen Sie das erste Rohrende bis zur vollen Tiefe ein, dann das zweite Rohrende, bis beide korrekt in der Muffe positioniert sind.
8. Ziehen Sie die Schrauben oder Muttern gleichmäßig handfest an und ziehen Sie sie dann mit einem Drehmomentschlüssel über Kreuz fest. Ziehen Sie niemals eine Seite vollständig fest, bevor Sie die andere Seite anziehen.
9. Stellen Sie sicher, dass das Rohr in der gleichen Ausrichtung bleibt und dass der Spalt zwischen den Rohrenden gleichmäßig ist. Ein einseitiger Spalt kann die Dichtleistung beeinträchtigen.
10. Führen Sie einen Drucktest an der Verbindung langsam durch und achten Sie dabei auf den Arbeitsdruck des Systems. Beobachten Sie die Kupplung während der anfänglichen Druckhaltung und erneut nach der thermischen Stabilisierung auf Undichtigkeiten.

Wenn die Kupplung eine Drehmomentspezifikation verwendet, befolgen Sie diese. Zu starkes Anziehen kann die PE-Rohrwand zerdrücken oder die Dichtung in eine falsche Position drücken. Bei unzureichendem Anziehen ist die Dichtung nicht auf den Betriebsdruck vorbereitet. Ein Drehmomentschlüssel ist eine kleine Investition im Vergleich zu den Kosten für das Ausgraben einer vergrabenen Verbindung.

Häufige Fehler und Beschaffungsrisiken

Die meisten mechanischen Kupplungsausfälle an HDPE-Rohren werden nicht durch eine schlechte Kupplungskonstruktion verursacht. Sie entstehen durch falsche Dimensionierung, schlechte Oberflächenvorbereitung, ungleichmäßiges Anziehen oder die Verwendung einer nicht kraftschlüssigen Kupplung an einer Rohrleitung, die eine axiale Kraftübertragung erfordert. Diese Probleme können vermieden werden, wenn der Installateur eine mechanische Verbindung als Präzisionsbaugruppe und nicht als Klemme behandelt.

Wenn Sie mechanische Kupplungen von einem Hersteller kaufen, fragen Sie nach dem genauen Wandstärkenbereich, der Drehmomentspezifikation, der Dichtungsmasse und dem Druckprüfzertifikat. Ein Lieferant, der diese vier Fragen nicht beantworten kann, stellt Ihnen nicht genügend Informationen für eine sichere Installation zur Verfügung.

Checkliste zur Auswahl mechanischer Kupplungen für HDPE-Rohre

Eine kurze Checkliste hilft Ingenieurteams beim Vergleich von Angeboten, ohne sich auf Markennamen oder vage Beschreibungen zu verlassen. Für jede mechanische Kupplung sollten die gleichen Fragen beantwortet werden, bevor sie für ein Projekt freigegeben wird.

• Rohraußendurchmesser und Wandstärke: Passen Sie die Kupplung genau an die PE-Rohrdimension an, nicht nur an DN.
• Druckklasse: Stellen Sie sicher, dass der Kupplungsdruckwert dem erforderlichen Arbeitsdruck bei der tatsächlichen Betriebstemperatur entspricht oder diesen überschreitet.
• Endlastwiderstand: Stellen Sie fest, ob die Kupplung zugfest ist und ob eine Schubblockierung weiterhin erforderlich ist.
• Dichtungskompatibilität: Stellen Sie sicher, dass das Elastomer mit der Flüssigkeit, der Temperatur und der chemischen Belastung kompatibel ist.
• Platz für die Montage: Stellen Sie sicher, dass das Personal die Schrauben oder Muttern erreichen kann, und verwenden Sie einen Drehmomentschlüssel um das installierte Rohr herum.
• Inspektion und Prüfung: Bestätigen Sie, dass die Kupplungskennzeichnung, Prüfprotokolle und Installationsunterlagen jeder Charge beiliegen.
